可微场景图原论文连接 https://arxiv.org/abs/1902.10200
abstract
复杂视觉场景的推理涉及对实体及其关系的感知。场景图(SGs)通过给实体(node)和关系(edge)分配标签，为推理任务提供了一种自然的表示。基于SGs的推理系统的训练通常分为两个步骤:首先，一个模型被训练来根据图像预测场景图，然后一个单独的模型被训练来根据预测的场景图进行推理。然而，以端到端方式训练这种系统似乎更可取。我们要解决的挑战是：场景图表示是不可微的，因此，还不知道怎么使用场景图作为中间组件。本论文提出可微场景图(DSGs)，一种可微端到端优化的图像表示，只需要从下游任务的监督。DSGs为所有区域和区域对提供密集表示，并且不花费建模能力在图像中不包含对象或相关关系的区域。我们评估了在三个基准数据集中识别参考关系（RR）的挑战性任务的模型：Visual Genome，VRD和CLEVR。将DSG作为中间表示会带来最前沿的表现。完整代码可在https://github.com/shikorab/dsg上找到。
introduction

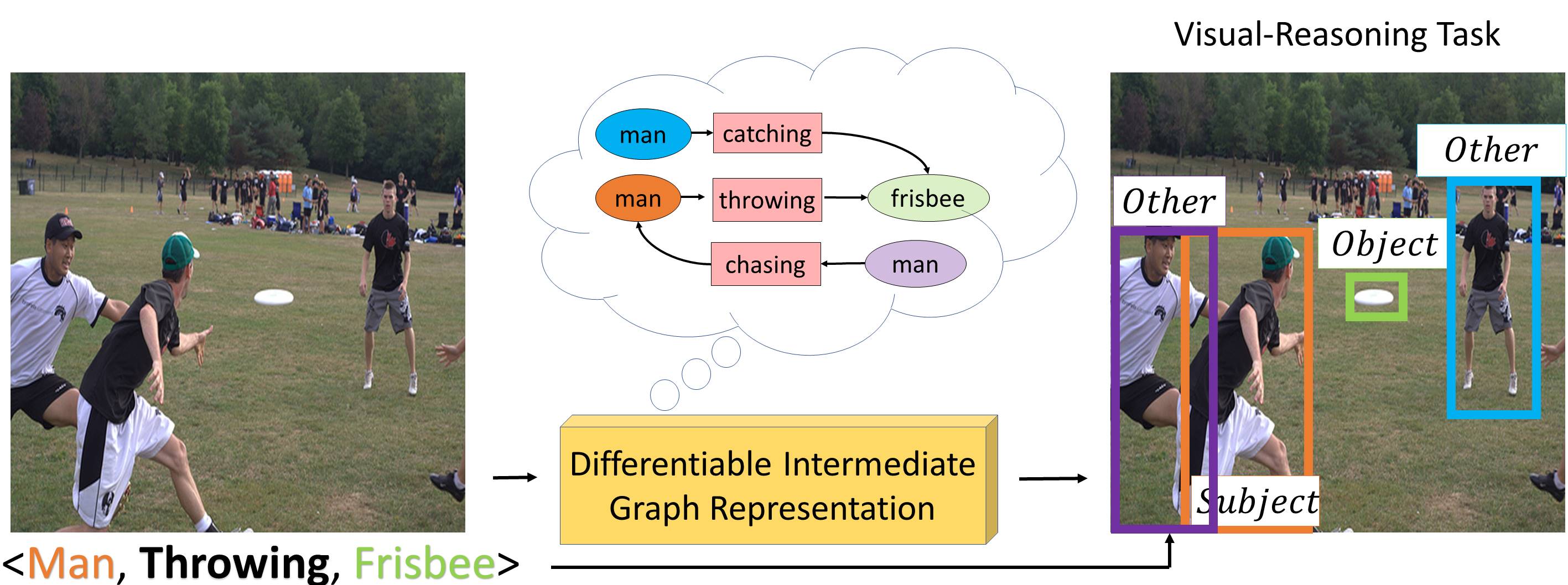

理解丰富的视觉场景的完整语义是一项复杂的任务，包括检测单个实体，以及对实体的组合和它们之间的关系进行推理。为了共同表示实体和它们的关系，很自然地将它们视为一个图，其中节点是实体，边代表关系。这种表示通常被称为场景图(SGs)。由于SGs可以直接地对图像进行推理，因此已作出大量努力从原始图像中推断出它们。虽然场景图已被证明在各种任务中都是有用的，但将它们作为视觉推理系统的组成部分是具有挑战性的。(a)由于场景图是离散的表示，所以很难从下游任务中以端到端的方式学习它们。b)另一种方法是将SG预测器与监督数据分开进行预训练，但这需要费力且难以负担的人工注释。此外，预先训练的SG预测器有较差的收敛性，因为他们经过预先培训的标签很少适合下游任务的需求。例如，考虑到游行的图像和“指着骑在黑马上的军官”的问题，那匹马可能不是图中的节点，而“军官”一词可能不在词汇中。鉴于这些局限性，如何使场景图在视觉推理应用中发挥作用是一个有待解决的问题。在这项工作中，我们描述了可微场景图(DSG)，它解决了上述的挑战(图1)。
DSG是一种从下游推理任务的监督端到端训练的中间表示。其核心思想是放宽场景图的离散性，使每个实体和关系都用稠密可微的描述子来描述。我们展示了DSGs在解决参考关系(RR)任务中的好处(see Figure 1). 在这里，给定图像和triplet query<subject，relation，object>, 模型需要找到关系中subject和object的矩形框（bounding boxes）。我们用DSG作为中间组件训练RR模型。因此，DSG在训练时并没有对实体和关系进行直接监督，而是对下游RR任务使用多个监督信号。我们在三个标准RR数据集上评估了我们的方法:Vi-sual Genome、VRD和CLEVR，发现与最先进的方法相比，DSGs显著提高了性能。
综上所述，论文中的新贡献是:(1)一种新的可微分场景图表示方法，用于视觉推理，它能捕捉图像中多个实体及其关系的信息。我们描述了如何用一个下游的视觉推理任务来端到端训练DSG，而无需手动注释的场景图的直接监督。(2)以DSG为核心组件，提出了一种新的结构用于referring relationship任务。(3) Visual Genome、VRD和CLEVR数据集上referring relationship任务的最新研究结果。
Reffering Relationship: The learning Setup
在引用关系任务中，我们得到一个图像\(I\)和一个主题-关系-对象查询\(q=<s,r,o>\).目标是为主题输出一个边界框\(B_{s}\),为对象输出另一个边界框\(B_{o}\)。在实践中，有时每一个都有几个边界框。图1给出了一个示例查询和预期输出。
根据“Referring Relationships” 论文，我们专注于用标注数据训练一个referring relationship。也就是说，我们使用一个由图像、查询和这些查询的正确方框组成的训练集。用$ {(I_{j}, q_{j}, (B_{j}^{S}, B_{j}^{o}))}_{j}^{N} $ 来表示。与[27]中一样，我们假设查询组件(主体、对象和关系)的词汇表是固定的。
在我们的模型中，我们把这个任务分成两个并行优化的部分。我们微调边框的位置，使它们紧密地覆盖实体，我们还将每个边框标记为以下四种可能的标签之一。标签Subject和Object对应于查询中的s和o实体。Other标签对应的是包含非查询主体或对象的实体(例如，人或任何其他类别，可以作为查询的主体或对象出现在查询中)的框。最后，标签Background对应于不包含实体的盒子。我们将上述两个模块称为Box Refiner和referentrelationships Classifier。
Differentiable Scene Graphs
这一部分首先讨论了与标准场景图相比，使用可微场景图的中间表示的动机和潜在优势。然后，我们解释dsg如何适应我们的模型的整个体系结构。
Why use intermediate DSG layers?
一个完美的场景图(表示所有的实体和关系)捕捉了视觉推理所需的大部分信息，因此应该是有用的中间表示。这样的SG可以被下游的推理算法使用，使用预测的SG作为输入。不幸的是，学习预测任何下游任务的完美场景图是不可能的。首先，很少有足够的数据来训练好的SG预测者，其次，学习以一种独立于下游任务的方式来预测SGs，往往会产生不太相关的SGs。
相反，我们提出了一个中间表示，我们称之为可微场景图层(DSG)。DSG捕获场景图中的关系信息，但可以通过特定任务的方式进行端到端训练(图2)。与SGs一样，DSG保留视觉实体及其关系的描述符。与SGs不同的是，SGs的节点和边是用离散值(标签)标注的，DSG包含一个密集分布的表示向量，用于每个检测到的实体(称为节点描述符)和每对实体(称为边缘描述符)。这些表示本身就是输入图像的学习函数(详见补充)。与SGs一样，DSG只描述了涵盖利益实体及其关系的候选方框。与SGs不同，每个DSG描述符不仅捕获一个节点的本地信息，而且还捕获其上下文的信息。最重要的是，由于dsg是可微的，它们被用作下游视觉推理模块(在我们的例子中，一个引用环关系模块)的输入。
DSGs提供了几种计算和建模方面的优势：
可微性。 由于节点描述子和边缘描述子是被检测框的可微函数，并被送入可微推理模块，因此可以使用梯度下降法对整个管道进行训练。
密集的描述符。 通过保持节点和边的密集描述符，DSG保留了更多关于节点和边可能语义的信息，而不是过早地采用硬稀疏表示。这使得它能够更好地适应下游任务
使用下游任务进行监督。 为训练场景图收集监督的标签是艰难而昂贵的。可以使用可用于下游任务的培训数据对DSGs进行训练，从而节省了昂贵的标签工作。另一方面，当标记的场景图可用于给定图像时，可以使用附加的损失组件在训练DSG时使用该数据。
整体表示。 DSG描述符是通过使用图神经网络从整个图像中集成全局信息来计算的（请参阅补充材料）。整个图像中的信息提高了对象和关系描述符的准确性。

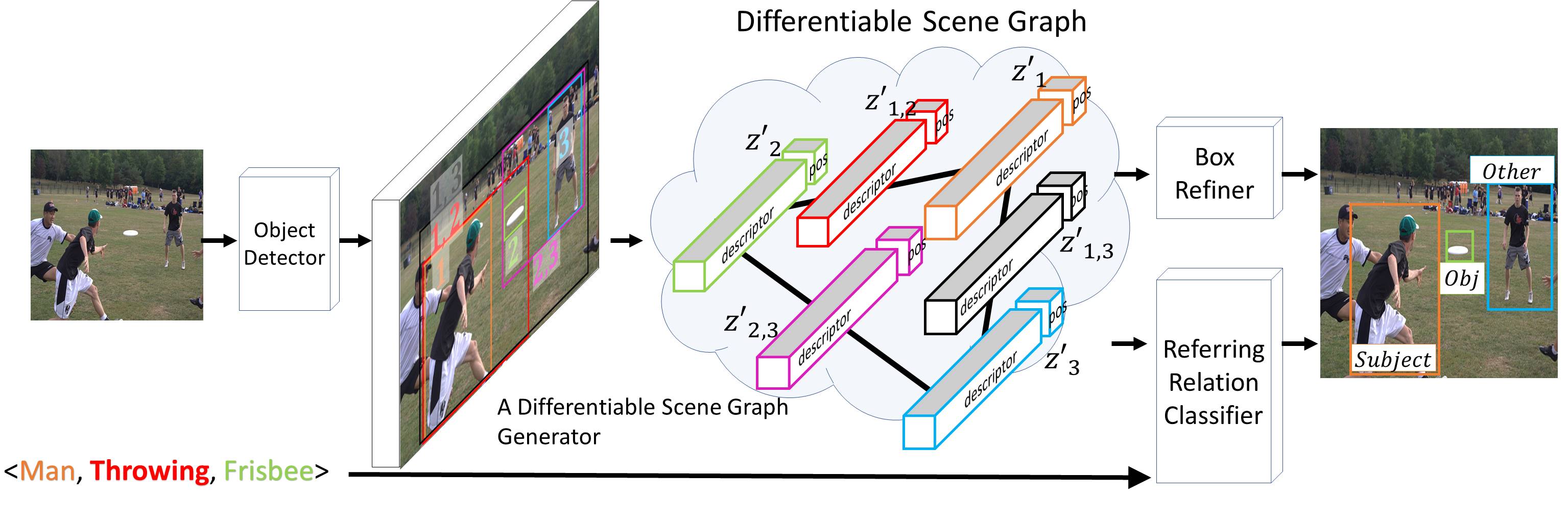

图2。拟定的架构。输入由一个图像和一个关系查询组成，三元组主体、关系、对象。(1)检测器产生一组包围盒建议。(2) ROI-Align层使用方框从骨干网中提取对象特征。并行地，每一对方框建议用于计算联合方框，并以与对象特征相同的方式提取成对特征。(3)这些特征被用作可微分场景图生成模块的输入，该模块输出微分场景图，这是一组节点和边缘特征，由对输入特征应用图卷积网络产生。(4) DSG用于细化原始框建议，以及引用关系分类器，它将每个包围框建议分类为主题、对象、其他或背景。如果该建议出现在该图像的另一个查询关系中，则建议框的地面真实标签将为Other。否则地面真实标签将是Background。
The DSG Model for Referring relationships
我们现在描述如何将dsg与其他模块结合起来解决视觉推理任务。模型的结构如图2所示。首先，模型提取图像中实体和关系的边界框。接下来，它在这些边界框上创建一个可微分的场景图。然后，两个输出模块使用DSG特性，目的是回答一个引用关系查询:一个Box Refiner模块对相关实体的边界框进行细化，一个参考关系分类器模块对每个框进行分类，分别为Subject、Object、Other或background.
对象探测器. 我们使用standard region proposal network(RPN)来检测候选实体，并用\(b_{1}\)，…，\(b_{B}\) (\(B\)可能因图像而异)。我们还为每个方框提取特征向量\(f_{i}\)，并将其与方框坐标连接，得到\(zi = [f_{i};b_{i}]\)
关系特征提取器。 给定任意两个边界盒\(b_{i}\)和\(b_{j}\)，我们考虑包含这两个盒(它们的并盒)的最小盒。我们用\(b_{i,j}\)表示这个关系框，用\(f_{i,j}\)表示它的特征。最后，我们用\(z_{i,j} = [f_{i,j};b_{i,j}]\)表示特征\(f_{i,j}\)和框坐标\(b_{i,j}\)的拼接.
可微的场景图生成器。 如上所述，DSG生成器的目标是将上述特征\(z_{i}\)和\(z_{i,j}\)转换为底层场景图的可微表示。即，将这些特征映射到一组新的密集向量\(z^{'}_{i}\)和\(z^{'}_{i,j}\)表示实体和关系。这种映射旨在结合每个特征向量的相关上下文。也就是说，表示zi包含关于第i个实体的信息，以及它的图像范围的上下文。有各种可能的方法来实现这种映射。这里我们使用[17]提出的模型，它使用图神经网络进行这种转换(参见补充材料)。
多任务目标 在许多领域，多任务目标训练可以提高单独任务的准确性，因为辅助任务作为正则化任务运行，推动内部表示远离过拟合，并向捕获输入的有用属性。我们在这里遵循这个想法并定义了一个多任务目标，它有三个组成部分:(a)Referring Relationships Classifier将方框匹配到主题和对象查询术语。(b) Box Refiner预测精确的紧密包围盒。(c) A Box Labeler 识别盒子中的视觉实体，如果相关的background是可用的.
图3说明了前两个组件的效果，以及它们如何一起操作来细化边界框并将它们与查询条件匹配。具体来说，图3c显示了框细化如何产生围绕对象和主题紧密的框，图3d显示了RR分类如何匹配查询条件的框。

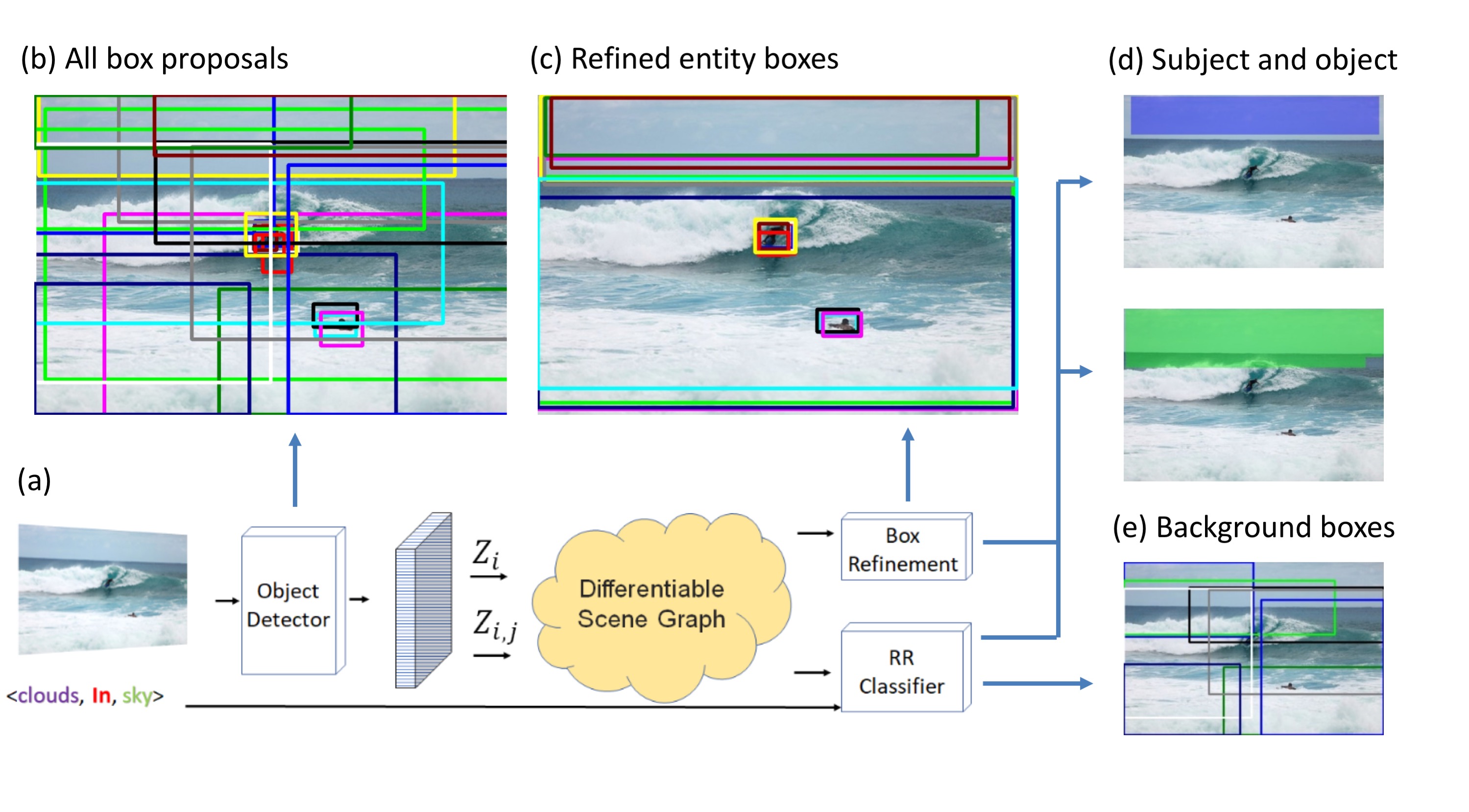

图3。box refinement和RR分类的效果。(a)将DSG网络应用于输入图像。(b)物体探测器组件生成图像中实体的框建议。(c) RR分类器组件使用来自DSG的信息将候选框标记为对象或主体实体。然后，盒子细化组件也使用DSG信息，这次是为了改进那些被RR分类器标记为实体的盒子的位置。在这里，盒子被调整为专注于图像中最相关的实体:两个人、冲浪板、天空和海洋。(d)一旦RR分类器标注实体框，它可以正确引用查询中的实体cloud, in, sky(绿色的是天空，紫色的是云)。(e)分类为背景的候选方框示例。
(A) Referring Relationships Classifier. 给出一个DSG表示，我们用它来回答引用关系查询。回想一下，一个RR查询主题、关系、对象的输出应该是边界框，包含了参与查询关系的主题和对象。我们的模型已经计算了\(B\)边界框\(b_{i}\)，以及表示每个盒子的\(z_{i}^{'}\)。接下来，我们使用一个预测模型\(F_{RRC} (z_{i}^{'},q)\)，它作为描述边界框和查询的输入特征，输出四个标签{Subject, Object, Other, Background}中的一个(参见第2节)。用\(r_{i} \in R^{4}\)表示这个分类器为第i框生成的对数。输出集 \(B_{s}\)(或\(B_{o}\))只是分类为Subject(或Object)的边框集。详见补充资料了解进一步的实施细节。
(B) Box Refiner. DSG还用于进一步细化由RPN网络生成的边界盒。这个想法是关于图像上下文的额外知识可以用来改进给定实体的坐标。这是通过一个网络\(F_{BR}(b_{i}, z_{i}^{'})\)来完成的，它接受RPN框坐标和框\(i\)的可微表示\(z_{i}\)作为输入，并输出新的边界框坐标。图3为箱体细化的说明,进一步细节的详见补充材料 (C) Optional auxiliary losses: Scene-Graph Labeling. 除了上面描述的Box Refiner和引用关系分类器模块之外，如果在训练时可用，还可以对实体和关系的标签进行监督。具体来说，我们训练一个对象识别分类器对盒子进行操作，该分类器预测每个盒子的标签。该分类器以多任务的方式被训练为辅助损失，并在下面详细描
